VSPG系列罐用噴射式混合器

VSPG系列罐用噴射式混合器適用范圍廣闊，作為一個依據，可以說，只要用離心泵可以傳送翻轉液體，就可以用這種混合器。主要用于容器、貯存罐和中和池，如油品調合，酸堿中和反應等工藝，實為理想的混合設備。VSPG系列罐用噴射式混合器，在大型貯存罐中的作用尤為顯著。

產品關鍵詞：混合設備、過濾設備、換熱設備

所屬分類：

咨詢熱線：

產品詳情

　　一、產品概述

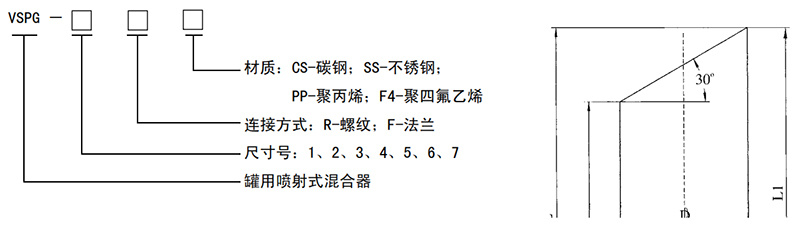

　　二、型號標注

　　三、產品規格

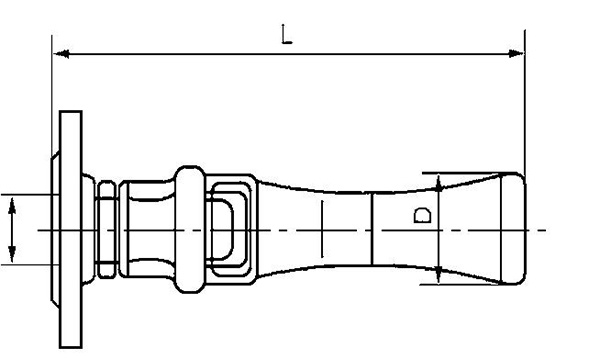

螺紋連接的罐用噴射式混合器

型號 尺寸	VSPG-1-R	vSPG-2-R	vSPG-3-R	VSPG-4-R	VSPG-5-R	VSPG-6-R	VSPG-7-R
d	Rc3/4	Rc1	Rc1 1/2	Rc1 1/2	Rc2	Rc3	Rc4
L	170	220	265	345	400	520	610
h	20	25		24	30	33	40
D	52/50	60/60	75/70	85/80	100/90	125/120	160/150

法蘭連接的罐用噴射式混合器

型號 尺寸	VSPG-1-F	vSPG-2-F	vSPG-3-F	VSPG-4-F	VSPG-5-F	VSPG-6-F	VSPG-7-F
d	20	25	40	40	50	80	100
L	205/170	255/220	300/265	380/345	440/400	570/495	660/610
D	52/50	60/60	75/70	85/80	100/90	125/120	160/150

　　★注：1、無特殊要求，法蘭標準為HG20593-97 PN1.0;

　　2、表中斜線下方尺寸為不銹鋼或塑料混合器，上方為碳鋼混合器。

　　四、產品選型

　　VSPG系列罐用噴射式混合器型號和尺寸號的安排十分巧妙，對于一般的工藝要求來說，總能找到理想的混合器，根據下列功率曲線，您總能得到滿意的答案。

　　示例：己知：罐直徑：3600mm

　　罐高度：8m

　　翻轉泵流量：10m3 /h

　　入混合器壓力：4kg/cm2

　　翻轉次數：0.5h/次

　　求解：罐用噴射式混合器的型號。

　　解：根據功率曲線圖，罐用噴射式混合器型號應選：VSPG-4
